Архитектура ЭВМ - лабораторная работа № 1

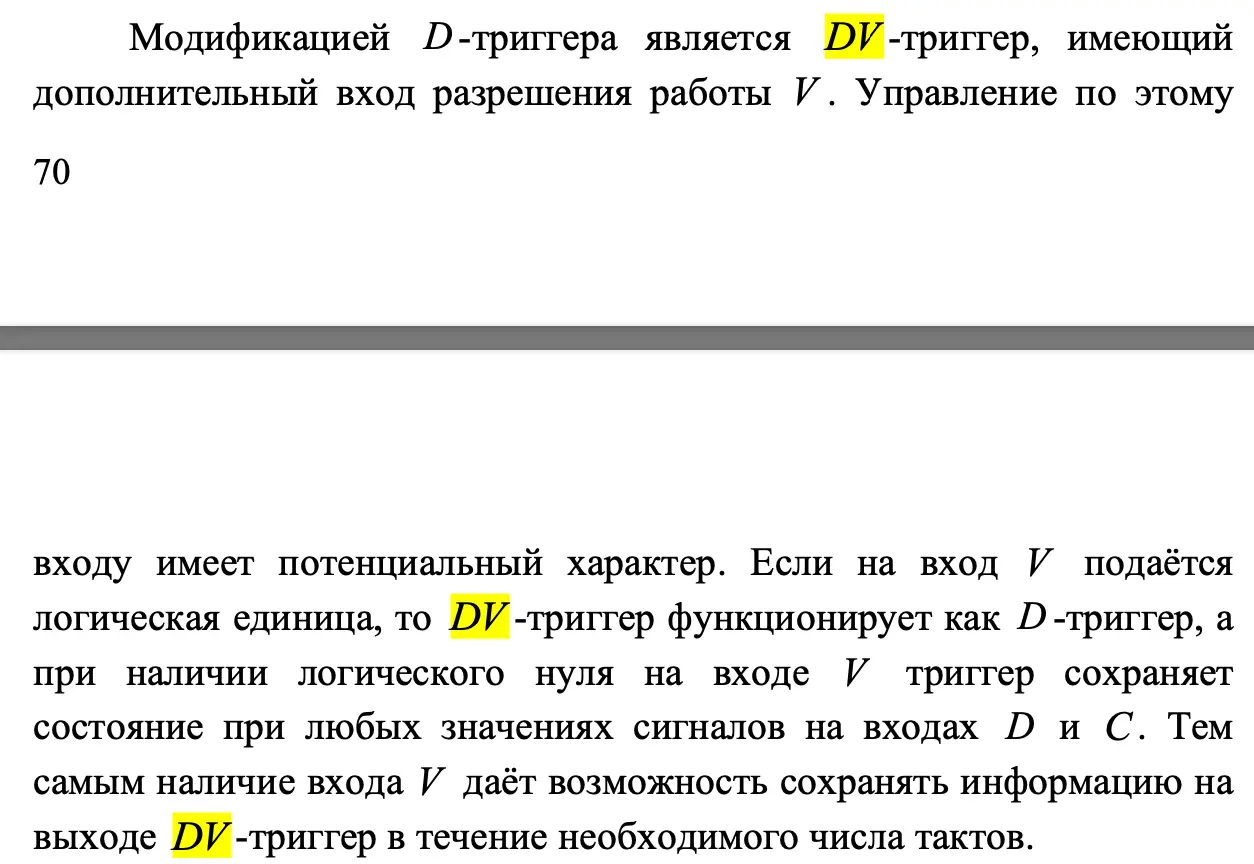

DV-триггеры

https://elib.spbstu.ru/dl/5/tr/2022/tr22-35.pdf/download/tr22-35.pdf

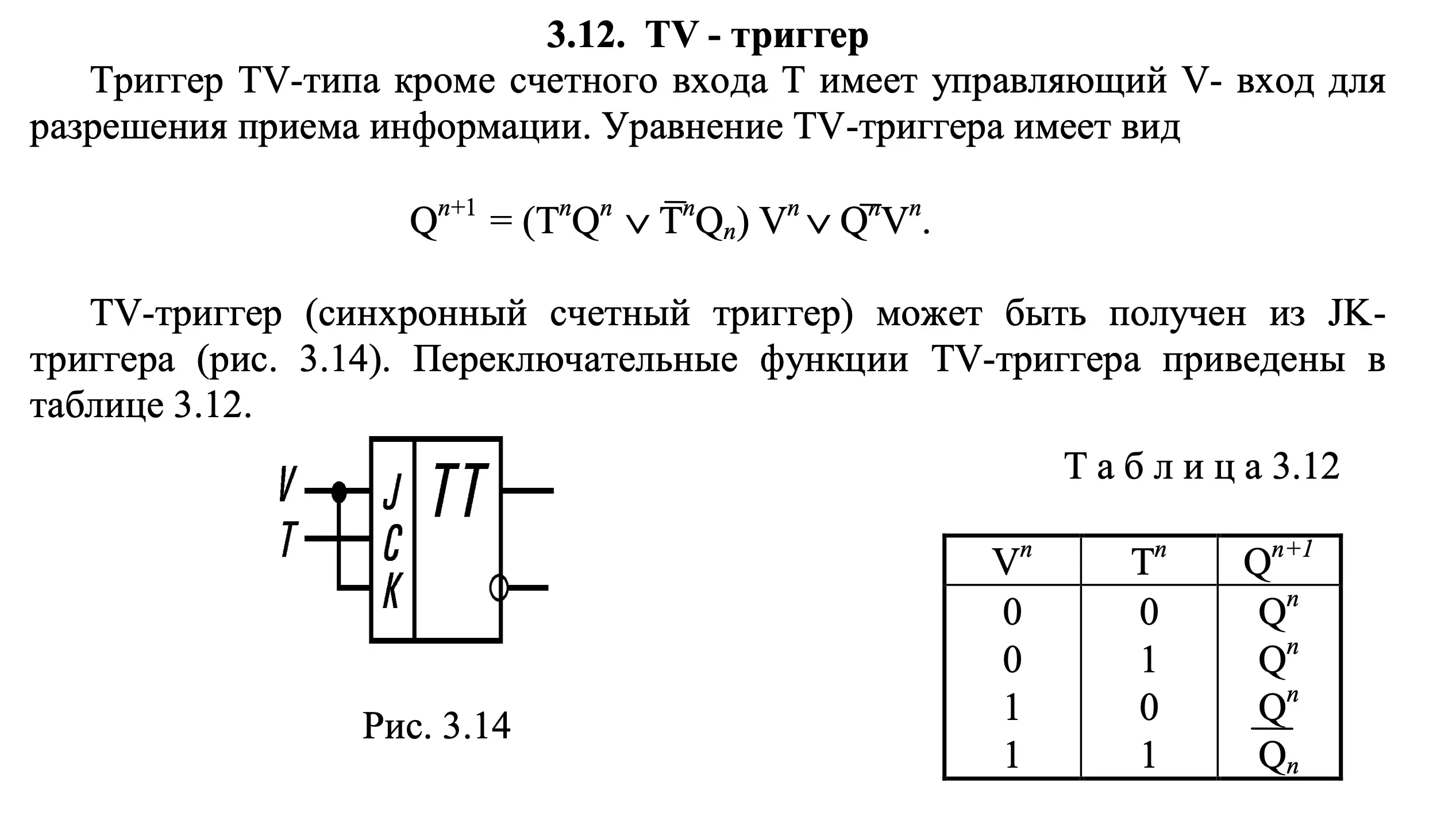

T-триггеры

https://www.omgtu.ru/general_information/faculties/radio_engineering_department/department_quot_radio_devices_and_diagnostic_systems_quot/educational-materials/Digital_devices_and_microprocessors/_ЦУ%20и%20МП%20(Конспект%20лекций)%202009.pdf?ysclid=m84cal8lhl284926329 От GPT:

---

D-триггер (D-Flip-Flop) и T-триггер (T-Flip-Flop) – это виды триггеров, которые используются в цифровой электронике для хранения и обработки сигналов. Их основные отличия заключаются в принципе работы и функциональном назначении:

1. D-триггер (D-Flip-Flop, Data Flip-Flop)

   • Принцип работы:
     • D-триггер передаёт на выход значение входа (D) при фронте (или спаде) тактового сигнала (CLK).
     • Если на (CLK) приходит активный фронт, то выход (Q) получает значение (D), а ( \overline{Q} ) принимает противоположное значение.
   • Использование:
     • Применяется для хранения данных и синхронизации сигналов.
     • Основной компонент регистров и памяти.

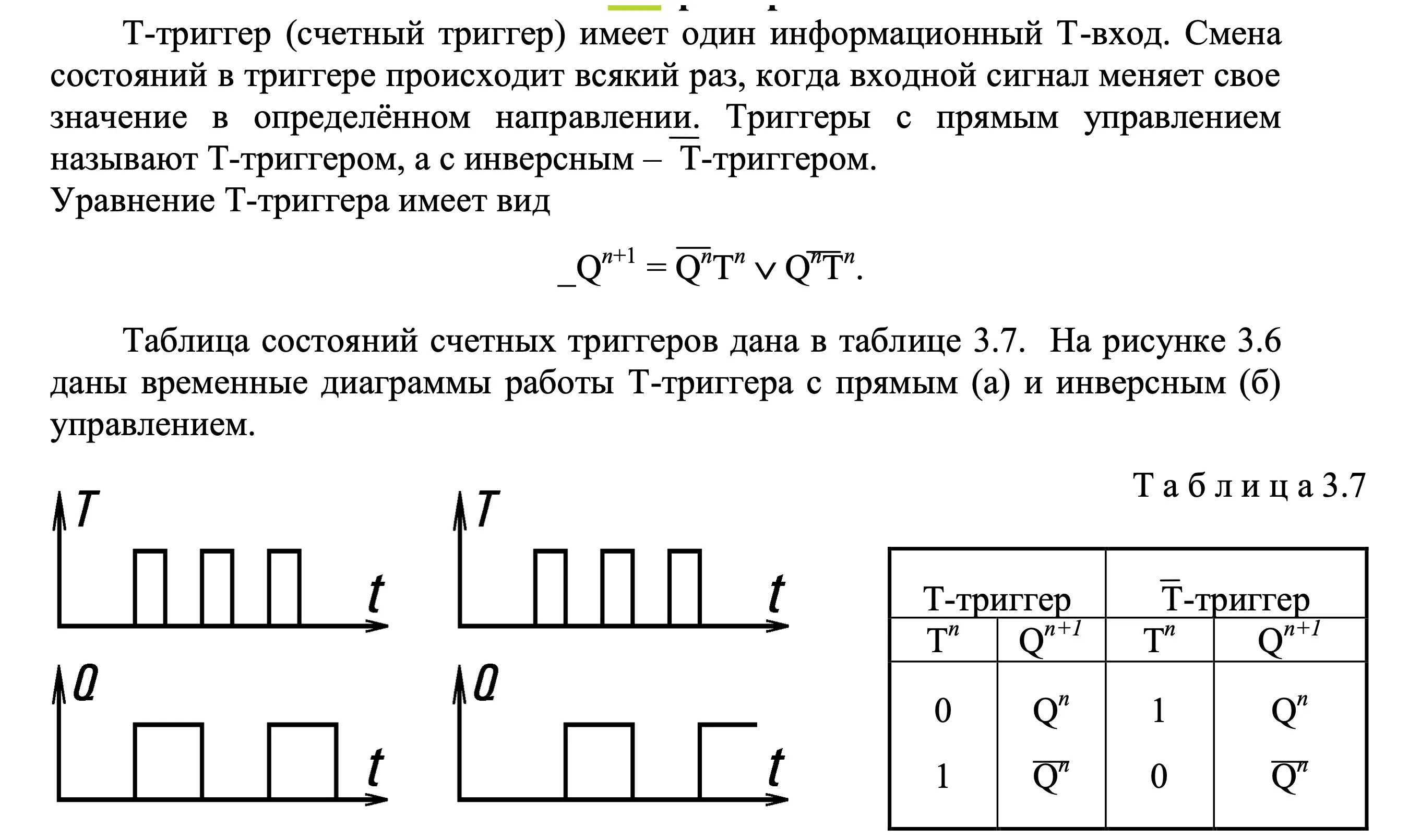

2. T-триггер (T-Flip-Flop, Toggle Flip-Flop)

   • Принцип работы:
     • Если вход (T = 1), то при каждом тактовом импульсе состояние выхода (Q) меняется на противоположное (то есть происходит переключение “toggle”).
     • Если (T = 0), состояние выхода не изменяется.
   • Использование:
     • Используется в счётчиках, делителях частоты, генераторах импульсов.

Основные различия:

Характеристика	D-триггер	T-триггер
Входной сигнал	D (данные)	T (тогглирование)
Действие	Передаёт входное значение D на выход при тактовом импульсе	Инвертирует выход, если T=1
Применение	Регистры, память, задержка сигнала	Счётчики, генерация тактовых сигналов

T-триггер можно построить из D-триггера, подав на вход (D) результат ($Q\oplus T$) (исключающее ИЛИ).
